? 液體電加熱管選型指導-設計前提須知

在設計液體電加熱管之前，我們必須要搞明白幾個事情：

①加熱的液體情況，是加熱的水，油還是腐蝕性液體等；

②液體電加熱管裝入設備后所需要承受的壓力大小；

③安裝方式：水平安裝還是垂直安裝；

④安裝空間大小；

⑤安裝容器的材質；

? 液體電加熱管選型指導-材質選擇

液體電加熱管的護套材質選擇主要根據加熱液體的情況來決定，一般可以按照如下材質選擇：

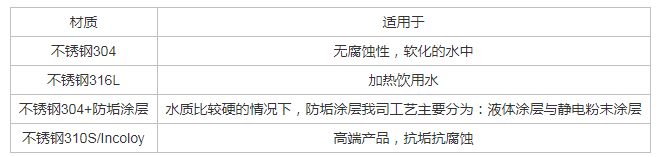

▲加熱水的情況

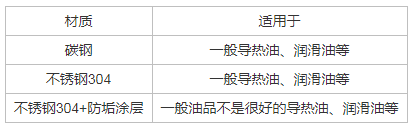

▲加熱油的情況

▲加熱腐蝕性液體的情況

材質請參考鏈接：液體電加熱管材質選擇參考表

? 液體電加熱管選型指導-加熱管樣式的選擇

一般液體電加熱管樣式選擇根據功率來選擇，常見樣式：

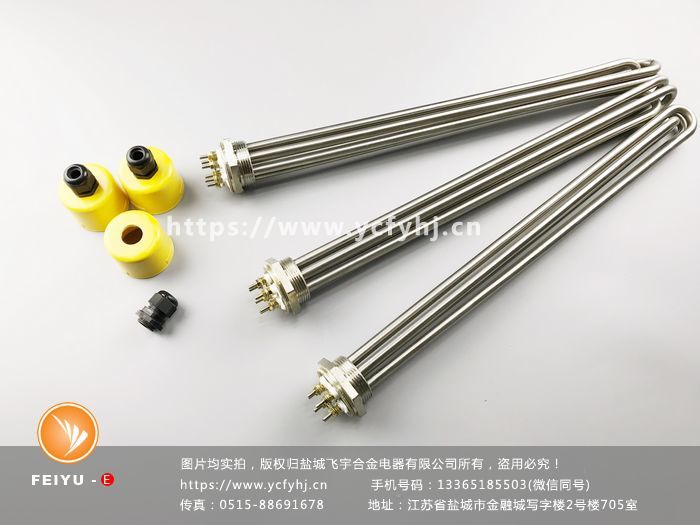

※螺紋單頭電加熱管

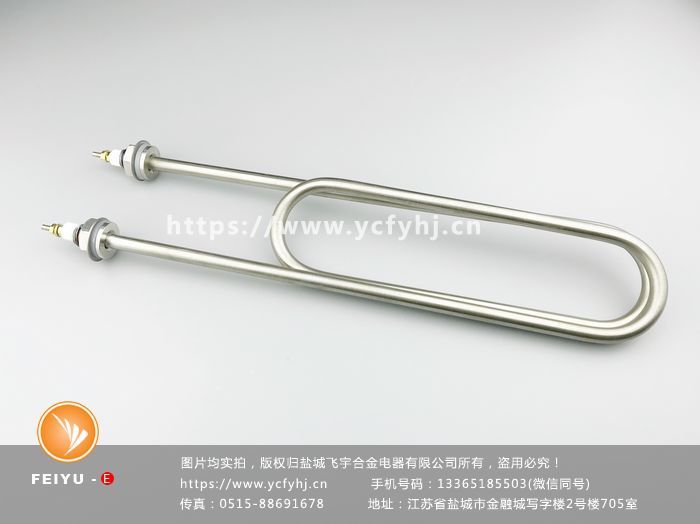

※U型或異形（根據客戶要求）

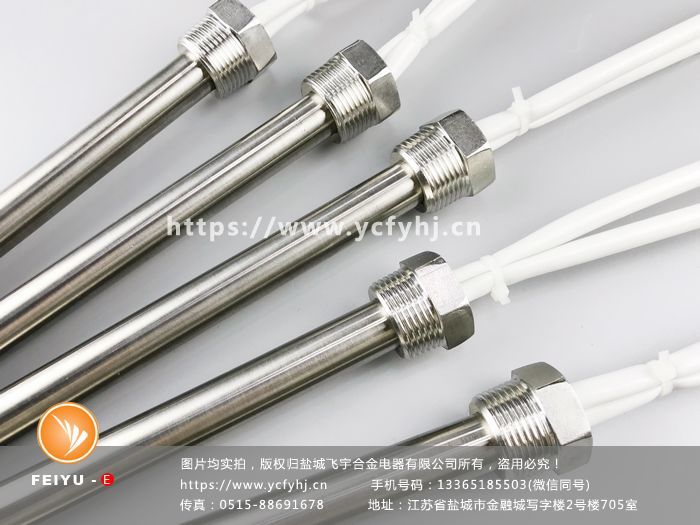

※六角螺紋絲扣電加熱管

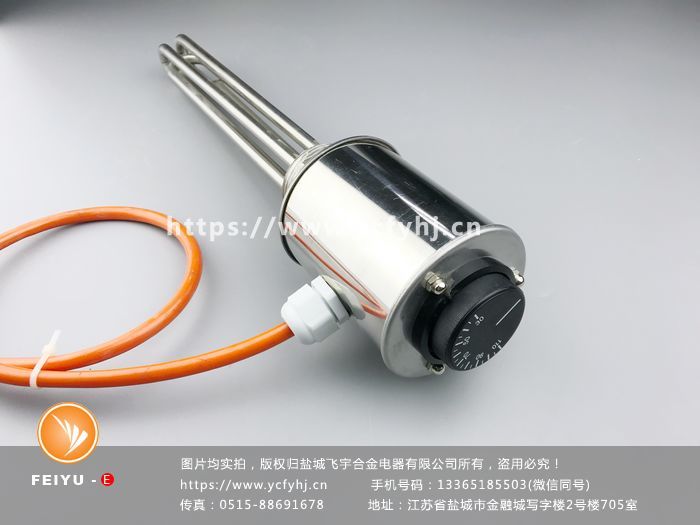

※帶可調節溫控的螺紋絲扣電加熱管

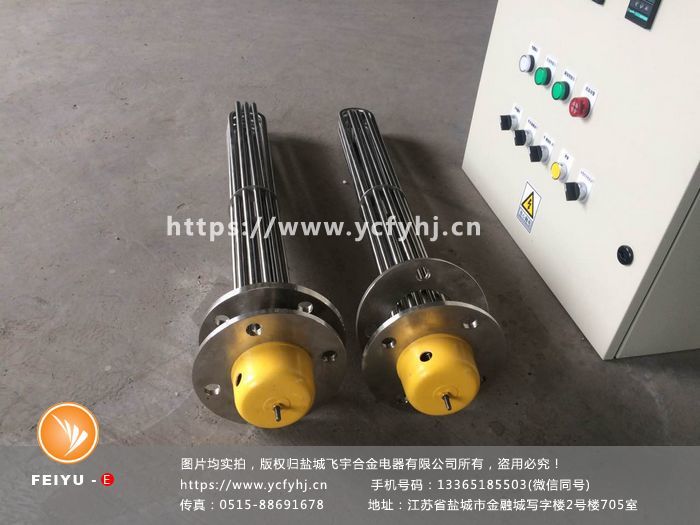

※平面法蘭電加熱管

? 液體電加熱管選型指導-功率的設計

在不考慮熱散失的情況下，可以通過下面的公式來計算得出；

計算公式為：所需功率＝水的重量＊溫差＊水的比熱容 ｛kJ/(kg·℃)｝／時間（秒）

舉例說明：

比如如將初始溫度為10℃，500kg 的水用60mins（3600s）加熱到90℃需要的電加熱管功率是多少？

所需功率＝水的重量＊溫差＊水的比熱容 ｛kJ/(kg·℃)｝／時間（秒）

代入公式計算得出總功率＝500*(90-10)*4.17/3600=46.33kw

考慮到熱散失，一般設計功率比公式計算出的功率要大一些。

? 液體電加熱管選型指導-加熱管表面負荷的設計

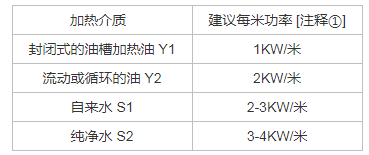

核心理念：表面負荷越高，電加熱管壽命相對就越差；因此，合理的表面負荷設計是最重要的。【為了方便理解，我們把表面負荷簡化成每米的功率來說。】

注釋①：此處每米，指加熱管發熱區的長度。建議的每米功率不是必然的。

? 液體電加熱管選型指導-六角螺紋絲扣電加熱管常見規格尺寸建議表

請點擊查看或下載：六角螺紋絲扣電加熱管規格尺寸建議表.pdf

? 液體電加熱管選型指導-平面法蘭加熱管常見規格尺寸建議表

請點擊查看或下載：平面法蘭加熱管規格尺寸建議表.pdf

? 液體電加熱管選型指導-使用注意點

1.請勿使用不穩定的容器，安裝電加熱管前需確定好容器的放置是否平穩，然后再將其安裝、固定。因為放置不平穩的容器容易打翻，傾倒液體，造成電加熱管干燒，因其火災、觸電等危險；

2.請勿將電加熱管置于缺油、有沉玷污的加熱容器中使用，將電加熱管置于雜質比較多的油里加熱，容易使其因表面結碳、自身產生的熱量不能及時的散發出去而導致電加熱管損壞（若結垢比較嚴重，可以采用涂層處理加熱管），同時也要保證加熱液體不得低于正常的液面標準，否則也將可能損壞加熱管、發生火災等危險；

3.電加熱管在加熱油的時候，一定要保證安裝處空間大小，若由于空間大小有限，油量有限會導致加熱管熱量無法及時散出易燒壞。

? 液體電加熱管選型指導 - 我們幫您設計

若您看了以上資料，還是不會選型，可以直接咨詢我們: 13382641389
